Przeróbka autobusu na kamper

Instalacja wodno-kanalizacyjna w kamperze – autobusie:

zbiorniki na wodę czarną i pitnąTo są dwa zbiorniki, które zamówiłem w Plastic-Mart.com .

Sprzedawca „Tank” (tak, naprawdę!) Był bardzo pomocny i bezpłatnie dostarczył i zainstalował złączki zgrzewane. Zbiornik po lewej stronie w zbiorniku czarno-szarym i ten po prawej to zbiornik na wodę pitną. Złączki na zbiorniku BG są wsuwane, a łączniki zbiornika wody są gwintowane. Nie jestem pewien, co jest normalnie używane, ale te opcje jak dotąd działają.

montaż zbiornika na czarną wodęOto zbiornik BG wpięty na miejsce pod autobusem. Jest trochę ciasno na wylocie zrzutu, ale wszystko powinno pasować. Wytnę fartuch i zainstaluję ramę na drzwi zaworu zrzutowego oraz 2-calowe przedłużenie fartucha, które będzie pasowało do profilu magazynu pod wnęką po drugiej stronie autobusu.
rama zbiornikaOto zestawienie ramy nośnej dla zbiornika BG. Jest wykonany z kątownika 1 1/4 “ze starych ram łóżek. Dobrze spawa się palnikiem tlenowo-acetylenowym, ale jest trudny do wiercenia – użyj niskiej prędkości i oleju do cięcia, a następnie wywierć części na wiertarce, zamiast próbować użyć wiertarka ręczna.
dopasowanie ramyMocowanie ramy do zbiornika. Obszar pod zaworem spustowym musiałem przyciąć szlifierką kątową i tarczą tnącą. Ten materiał jest bardzo twardy na każdym rodzaju piły, użyłem mocnej skrzynki uciosowej i ściernej tarczy tnącej do cięcia całego materiału.
kołyska zbiornika na czarną wodęOto kompletna zmontowana rama. Użyłem śrub 3/8 “, nakrętek i zamków. Rama jest pomalowana błyszczącą czarną emalią ochronną Rustoleum. Położyłem arkusz 1/2” utwardzonej ciśnieniowo warstwy, aby chronić dno zbiornika przed gruzami drogowymi i nadać mu trochę dodatkowego wsparcia.
szczelina drenażowaWyciąłem szczeliny wokół krawędzi sklejki, aby zapewnić pewien drenaż, aby woda nie mogła zbierać się wewnątrz kątownika na krawędzi sklejki.
wspornik montażowy zbiornikaNie chciałem wiercić w podłodze, aby zawiesić zbiornik, więc zrobiłem kilka tych 9-calowych odcinków, które mocują górną szynę do spodu podłogi. Jest ich 16, więc każdy będzie musiał nosić tylko 50 LB przy pełnym zbiorniku. Tak nazywam Blackwater Security! [Rimshot] 😉
kołyska zbiornika na miejscuOto rama gotowa do przyjęcia czołgu. Możesz zobaczyć kawałek czarnej żelaznej rury gazowej do podgrzewacza wody u góry ramy.
Zbiornik gotowy do wkręceniaZbiornik gotowy do użycia. Wszystkie wypełnienia na górze są wsuwane, więc w razie potrzeby zbiornik powinien być łatwo wyjmowany.
zbiornik na miejscuZbiornik na miejscu. Podłoga okazuje się pochylona o około 1/4 “na zewnątrz, co nieco odrzuciło moją geometrię. Część łba śruby nieco mocno wciska się w boki zbiornika, więc zrobię kilka podkładek, aby zapobiec uszkodzeniu zbiornik z czasem.
zbiornik na miejscuCzarno-szare zbiorniki zwisają dokładnie na tym samym poziomie, co dno ładowni po drugiej stronie.

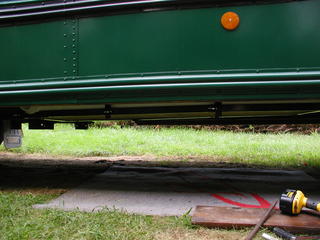

widok z boku zbiornika czarnej wodyWidok z boku, dwa bity z lewej strony wystające spod zbiornika to wspornik zbiornika paliwa, to najniższe punkty między osiami.
kołnierz do toaletyTo jest otwór na kołnierz toalety, najpierw wyciąłem ten otwór i użyłem go jako punktu odniesienia dla wszystkich moich kolejnych pomiarów.
kołnierz na miejscuKołnierz wkręca się w adapter, który jest przyklejony do krótkiego odcinka rury o średnicy 3 cali. Kołnierz do kamperów kupiłem w O’Connor’s Hardware (to tylko sklep z narzędziami, a nie miejsce dla kamperów, ale mają połowę wyspy RV. Sprawdź to , to nie tylko sklep z narzędziami, to najlepszy cholerny sklep z narzędziami w aglomeracji Bostonu.) Pozostałe elementy wyposażenia to standardowe materiały PCV.

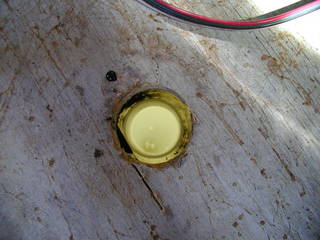

. . . użyj Mocy, Jake. . .Wywierciłem ten otwór za pomocą piły do ​​otworów 2 1/4 “na podstawie faksu, który wysłałem do Plastic Mart w celu ustalenia lokalizacji okuć. Czasami wystarczy użyć Mocy.
trójnik do rury odpowietrzającejNiestety 2 1/4 ‘nie było wystarczająco duże dla tee, który musiał wystawać przez podłogę, więc musiałem wyciąć większy otwór piłą.
linia kuchennaOdpływ do zlewozmywaka ma wyjście, wychodząc spod kanału podłogowego, a następnie w górę i nad ramą autobusu.
odpływ kuchenny nad ramąNa całej długości ramy. Możesz zobaczyć wiązkę przewodów pneumatycznych do hamulców, przepustnicy, zbiorników powietrza itp., Które biegną w górę środka autobusu.

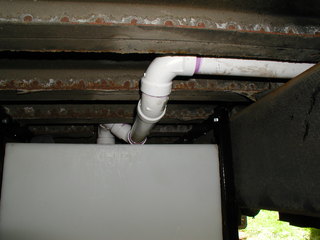

pułapka kuchennaWydawało się, że to najlepsze miejsce na zastawienie pułapki na zlewozmywak. Powinienem pozwolić mi łatwo osuszyć ten cały bieg, gdy przyjdzie czas na zimowanie,
odpływ kuchennyI przez podłogę do zlewu kuchennego.
pod zlewem
odpływ prysznicowyTo jest pułapka na prysznic, zszedłem do rury 1 1/4 “, ponieważ pułapka 2” po prostu nie zmieściłaby się między zbiornikiem a podłogą.
Rury odpowietrzającejMusiałem ogrzać rurkę odpowietrzającą palnikiem propanowym i lekko ją zgiąć, aby była równoległa do miejsca, w którym przechodziła przez dach.
Odpowietrzenie zbiornika na fekaliaOto mały plastikowy korek odpowietrzający, który zakrywa koniec rury odpowietrzającej. Użyłem też dużej ilości silikonowej uszczelki wokół rury.
kątownik do cięciaUżywam piły kątowej Makita do cięcia kątownika, 10-calowe tarcze tnące do metalu są dostępne w Home Depot i wystarczają na około 100 cięć.

Większość łóżek ma ramę wykonaną z kątownika 1 1/4 “. Ten materiał jest dość twardy i sztywny, zjada ostrze piły do ​​metalu na obiad, więc najlepszym sposobem na cięcie jest tarcza ścierna.





Podstawa zbiornika na wodę pitnąUżyłem tej samej metody, aby zbudować ramę zbiornika wody pitnej, którą zrobiłem dla zbiornika na czarną wodę. Ponieważ jednak zbiornik ten będzie montowany bezpośrednio do dolnej części szyn ramy, zdecydowałem się zamontować go za pomocą pręta gwintowanego.

Wygląda na to, że jest tam stały zapas tych ramek, wracam do domu z przynajmniej jednym z każdym wyjazdem na miejskie wysypisko.

sposób wiercenia w górę w ramieTaki układ znacznie ułatwił wiercenie w szynach ramy. Uważaj, w moim autobusie przewód paliwowy znajdował się w szynie ramy i prawie nie widziałem tego, aż było za późno.
zbiornik gotowy do wejściaPoprzeczki zostały przykręcone wraz z drewnianymi prętami dystansowymi, na których oprze się górna część zbiornika.
węże napełniające i odpowietrzająceWęże są zaczepiane przed podniesieniem zbiornika na miejsce. Kazałem im zainstalować pojedynczą złączkę 2 “NPT w górnej części zbiornika, powinienem był zainstalować złączkę 1 1/2” i 1/2 “dla rury wlewowej i odpowietrznika. Musiałem wykonać własne układ wentylacyjny z łącznikiem kolczastym 1/2 “przyklejonym do górnej części kolanka 2”.
zbiornik wOto zbiornik na miejscu.
oba zbiorniki wInny widok przedstawiający oba czołgi.
wypełnij drzwiZespół drzwi wlewu z wężem do napełniania i rurką odpowietrzającą.
wypełnij je!Za dużo zapłaciłem za ten kawałek plastiku, powinienem był coś sfabrykować, chyba robię się leniwy.
wyciąć na zawór spustowyWykonałem drzwiczki do zaworu odpływowego, pierwszy krok to wycięcie fartucha wokół złączki zrzutowej.
ramaZastosowano więcej kątownika ramy łóżka.
spawanie ramySpawam to.
okucia do drzwiMontaż drzwi.

Drzwiczki to kolejny kawałek obudowy komputera, zakupiony został zamek na klucz. Dwie szpilki, które widzisz, to wsporniki półki na książki.

drzwi odpadówWszystko pomalowane.
drzwi do odpadówPo zainstalowaniu będzie więcej śrub ze stali nierdzewnej i fartuch przed i za drzwiami.

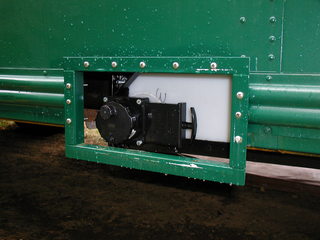

zawór spustowyOto kompletny montaż.
otwór na podgrzewacz wodyUżyłem wyrzynarki do przecięcia boku autobusu dla podgrzewacza wody. Musiałem wejść tuż nad poręczą siedzenia. Aby wypełnić przestrzeń między listwami ochronnymi, wyciąłem kawałki dębu i pomalowałem je farbą XO-Rust, aby je uszczelnić. Wrzuciłem również duże porcje przezroczystej mazi silikonowej do górnej listwy, aby zapobiec przedostawaniu się wody.
Zainstalowany podgrzewacz wodyOto zainstalowany podgrzewacz wody. Działa dobrze i podgrzewa 6 galonów wody w około dziesięć minut.
Pompa wodnaOto pompa wody i złącza pod autobusem. Pompa ma wbudowany zawór zwrotny, podobnie jak połączenie węża zespołu drzwiczek do napełniania, więc nie jest wymagane nic specjalnego do korzystania z zewnętrznego źródła wody. W autobusie słychać pompkę, ale jest bardzo cicha i myślę, że właściwie wolę słyszeć jej pracę, w ten sposób będę wiedział, czy jest problem.
Instalacja prysznicowaUżyłem standardowej miedzianej rury 1/2 “, ponieważ dobrze ją znam, a po remoncie domu zostało kilka rur i kształtek. Tutaj jest tył prysznica, poprowadziłem rury w autobusie, ponieważ cały tydzień padało i po prostu nie chciałem dostać się pod autobus w błocie.
Pod zlewemOto widok pod zlewem. Białe pudełko to podgrzewacz wody Atwood. Pierwotnie użyłem sztywnych plastikowych łączników do podłączenia grzejnika, ale zaczęły przeciekać po tym, jak podgrzewacz wody przeszedł kilka cykli termicznych, więc zastąpiłem plastikowe łączniki kawałkami węża.

Zlew pochodzi z miejskiego  wysypiska, na którym wciąż znajdują się nalepki producenta “Pielęgnacja i instalacja”!
